轻触开关如何使用以及焊接和实现自锁

  •  分类:公司新闻
  •  作者:三荣部品
  •  发布日期:2021-08-19 17:49:50
  轻触开关又叫按键开关,使用时以满足操作力的条件向开关操作方向施压开关功能闭合接通,当撤销压力时开关即断开,其内部结构是靠百金属弹片受力变化来实现通断的。

  轻触开关分成两大类:利用金属弹簧锅仔片作为开关接触片的称度轻触开关,接触电阻小,簇20mn。手感好,有"滴答"清脆声。利用导电橡胶作为接触通路的开关习惯称为导电橡胶开关。开关手感好,但接触电阻大,一般在100一300n。轻触开关的结构是靠按键向下移动,使接触弹簧锅仔片或导电橡胶块接触焊片,形成通路。

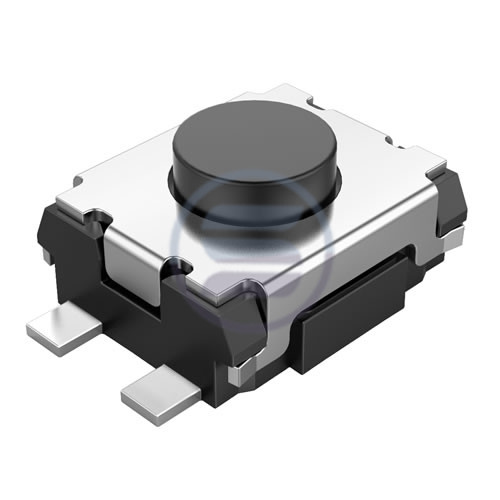

轻触开关
  轻触开关的操问作力与弹簧锅仔片所处的状态有关。开始力与弹簧锅仔片的压缩的距离成正比当弹簧锅仔片压缩到5。%一70%时操作力突然减少,并伴有"滴答"声。导龟橡胶开答关一般有两种结构。操作力曲线随橡胶块的几何形状不同而有很大的差异。


一、轻触开关如何手工焊接


  1、焊接时间:3秒以内(单面基板t=1.6mm)

  2、焊接温度:烙铁尖端温度350℃以下


二、轻触开关如何自动焊接槽(波峰焊接槽)


  1、包含手工修正焊接在内的再焊接,焊接的次数应在2次以下。此时,靠前次和第二次作业之间应相隔5分钟以内。等其返回常温后再进行。

  2、多层积层基板等应提前进行确认试验。根据基板种类、基板设计和接地的不同有可能会发生发热变形的情况。

  3、请注意不要让发泡焊剂接触开关安装侧

  4、预热时间:60秒内

  5、预热温度:100℃以下(环境温度)

  6、焊接时间:5秒以内(单面基板t=1.6mm)

  7、焊接温度:260℃以下


三、轻触开关如何自动焊接槽(波峰焊接槽)


  1、注意不能让发泡焊剂接四脚触开关安装侧的印刷基板上面。

  2、预热时间:60秒内

  3、预热温度:100℃以下(环境温度)

  4、焊接时间:5秒以内(单面基板t=1.6mm)

  5、焊接温度:260℃以下

四、轻触开关如何手焊和波焊:温度控制在130℃,焊接时间大约2秒钟;其温度应控制在200℃,焊接时间大约10秒钟;由于四脚轻触开关体积小重量轻,所以在家用电器方面得到广泛的应用

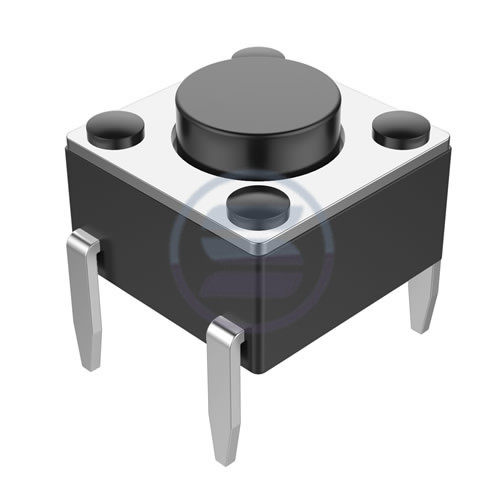

四脚插件轻触开关
五、轻触开关如何实现自锁

  1、由常开触点、常闭触点组合而成,在四脚轻触开关中,常开触点的作用,就是当压力向常开触点施压时,这个电路就呈现接通状态;当撤销这种压力的时候,就恢复到了原始的常闭触点,也就是所谓的断开。这个施压的力,就是用我们的手去开按钮、关按钮的动作。

  2、当撤销施压的时候,四脚轻触开关就会被关闭,其四脚轻触开关内部结构都是依靠金属弹片来保护受力情况,实现接通、断开。

  3、四脚轻触开关原理跟其结构是有着联系的,如220V交流电通过灯泡H及整流全桥后,变成直流脉动电压,作为正向偏压,加在可控硅VS及R支路上。

六、轻触开关如何使用

   轻触开关靠按键向下移动,使接触弹簧锅仔片或导电橡抄胶块接触焊片,形成通路。
